预制楼梯吊装精度控制技术

发布时间:2019/4/29 14:59:14

目前装配式建筑在国内大范围开展,各省市和地区不断出台相关政策,积极推动装配式建筑的发展。由于具有节能、环保等特点,装配式建筑已成为建筑业发展的必然趋势。装配式建筑是由预制构件通过可靠的连接方式装配而成的,主要体现在混凝土结构、钢结构和木结构上。对于装配式混凝土结构,由于PC构件自重、尺寸较大,在脱模起吊、运输起吊及安装起吊等过程中,构件可能不能承受吊装过程中因自重产生的内力而导致开裂甚至破坏,所以对PC构件的吊装技术研究显得尤为重要。

PC构件包括预制楼板、预制梁柱、预制隔墙等标准构件,还包括预制平(凸)窗外墙、预制楼梯、预制阳台等异形构件(即非标准构件)。异形PC构件通常指体积较小、形状不规则的混凝土预制构件。

预制楼梯吊装精度控制技术

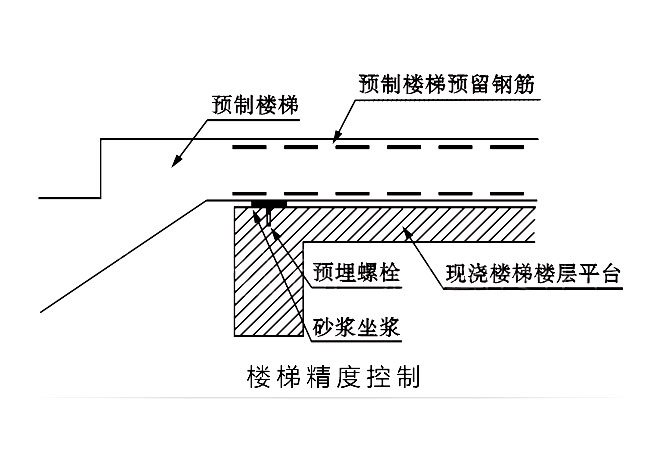

楼梯精度控制

1. 吊点设置

异形预制构件极易因吊点设置不合理而偏心起吊,造成预制构件损坏。在浇筑混凝土前,需合理布置起吊点,并预埋规定荷载的吊钉或吊环,之后进行起吊工作。

对于起吊点的位置,首先需要找到异形预制构件重心,根据重心位置及起吊高度,确定吊钩合力作用点方向,从而合理设置吊钉预埋位置,并建立相关数据,标识在预制构件外形尺寸深化图中。

2. 吊装精度控制

PC构件在运往现场安装时,常由于吊装误差偏大,导致PC构件之间拼缝宽度不一致、相邻PC构件的平整度超差、垂直度超差等,从而需额外增加工程量进行调整、修补,影响工程项目的质量、进度和成本。所以PC构件在现场安装对吊装精度要求非常高,主要由塔吊或吊车起吊,并辅以其他工具、设备进行精度控制。

预制构件吊装就位前,需对预制构件水平度、垂直度及平面位置进行精细调节,保证预制构件准确就位。

3. 楼梯精度控制设计

3.1 水平(标高)控制

预制构件起吊前,用水准仪测出预制构件搁置部位的现浇楼梯休息平台面标高,与设计吊装搁置位置标高对比,通过预埋在现浇楼梯楼层板内的螺栓进行调节,直至调节到设计标高,然后用砂浆坐浆至螺帽面。

3.2 平面(左右、前后)控制

预制构件出厂前,在预制构件上弹出控制线;现场起吊前,在楼面上弹出所需的左右、前后控制线;吊装就位时,根据所有标识的控制线进行微调,从而保证预制构件在设计位置准确就位。

本文仅作为学习交流,请勿用于商业用途。
